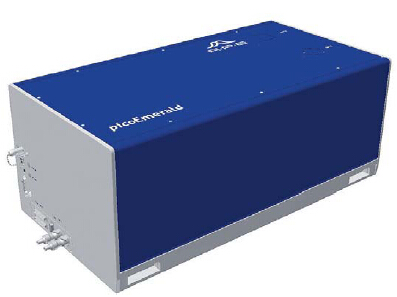

一體化皮秒光參量振蕩器：picoEmerald? S
隨著CASR和相干拉曼光譜的用戶越來越多，致力于CARS和SRS的生物學家和化學家們希望能有一種更緊湊，更易于操作和維護的皮秒OPO。APE隨即推出了新的全一體化的皮秒OPO---picoEMERALD! picoEMERALD集成了皮秒泵浦源和OPO Levante Emerald和外光學合成和控制器件。是一款為CASR和相干拉曼光譜量身定做的新的系統。
picoEmerald™是第一代全自動、可調諧、近紅外、幾個皮秒脈寬的一體化皮秒光參量振蕩器。和picoEmerald™ 的6 ps脈沖相比，升級版picoEmerald™ S使用新泵源，提供2ps脈沖，10 cm-1譜寬。
基于APE在OPO領域取得的成功，結合其在電子和自動化方面的專業知識，picoEmerald™ S廣泛應用于生物學、醫學和物理實驗。picoEmerald™ S可以讓最短的脈沖達到最高的信號光水平，在ps相干拉曼測量時維持最好的光譜分辨率。
picoEmerald™ S主要特點：
完全遠程控制，免手動操作
拉曼指紋區覆蓋范圍720 - 9000 cm-1
2ps 10 cm-1譜寬，應用于ps相干拉曼
光束從1031nm調節到20MHz，用于視頻速度SRS成像
和固體激光泵浦OPO相比，噪音極低
快速獲得短波長光譜和長波長光譜
每一個波長位置用戶定義保持時間
內置高分辨率激光光譜儀實時測量光譜
傳感器監控3個輸出波長在空間上和時間上重疊
無抖動脈沖生成
恒功率控制系統
應用于CARS 和 SRS microscopy
picoEmerald™ S技術參數：
| 調諧范圍 | 信號光/Signal | 700 ... 960 nm |
| 閑頻光/Idler | 1120 ... 1960 nm | |
| Δν Signal - Idler | 1400 ... 9000 cm-1 | |
| Δν Signal - 1031 nm | 720 ... 4500 cm-1 | |
| 波長掃描 | typ. 5s per wavelength step | |
| 輸出功率 | Signal (@ 720 ... 960 nm) | > 500 mW |
| Idler (@ 1150 ... 1350 nm) | > 400 mW | |
| Laser fundamental @ 1031 nm | > 700 mW | |
| 重復頻率 | 80 MHz | |
| 脈寬 @ 1031 nm | typ. 2 ps | |
| 脈寬/OPO信號光 | typ. 2 ps | |
| 光譜線寬(信號光，1031光束) | < 1 nm (10 cm-1) | |
| 時間帶寬 (信號光, 閑頻光) | typ. 0.6 | |
| OPO出光口腰束直徑 @ 817 nm | 1.2 (± 0.2) mm | |
| 光束發散角3) @ 817 + 1031 nm | 1.0 (± 0.2) mrad | |
| M² (OPO 信號光, 閑頻光) | < 1.2 | |
| M² (1031 nm) | typ. 1.2 | |
| 光斑橢圓度 | < 10 % | |
| 指向穩定性OPO Signal | < 100 μrad / 100 nm | |
| 偏振 | 線性 / 水平 > 100:1 | |
| 常見的輸出光束因為空間和時間上的重疊可選OPO 信號光，1031 nm 或 OPO信號光和閑頻光。 | ||
| 電腦接口 | USB / RS-232 | |
| 出光口光高 | 121 mm from base | |
| 可選項 | ||
| 1031 nm 光束調幅器: |
a) AOM最高1.5 MHz，用戶可調 b) EOM可固定到10 or 20 MHz(詳細請咨詢廠家) |
|
| 倍頻器 |
OPO 信號光和閑頻光二倍頻、三倍頻, OPO 信號光四倍頻 |
|
| 能耗和環境要求 | ||
| 運行電壓 | 最大功耗 | |
| 電腦電源 | 100 ... 240 V AC, 50 ... 60 Hz | 100 W |
| OPO光學單元電源 | 100 ... 240 V AC, 50 ... 60 Hz | 100 W |
| 激光器控制電源 | 100 ... 230 V AC, 50 ... 60 Hz | 400 W |
| 激光器水冷機電源 | 100 ... 240 V AC, 50 ... 60 Hz | 400 W |
| 總散熱 | max. 1200 W | |
| 運行環境溫度 | + 19 ... 25 ºC | |
| 運行相對濕度 | < 60 % | |
| OPO 尺寸 | 945 x 360 x 470 (W x H x D) (in mm) | |
| 電腦尺寸 | 234 x 41 x 128 (W x H x D) (not depicted) (in mm) | |
| 激光器控制器尺寸(含水冷機) | 19'' | 4 U | |
| 激光器水冷機尺寸 | 197 x 330 x 279 (W x H x D in mm) | |
| OPO重量 | 98KGS | |
| 電腦重量 | 2KGS | |
| 激光器控制器重量(含水冷機) | 11KGS | |
| 激光器水冷機重量 | 10KGS | |
關于德國APE公司：
德國APE公司成立于1992年，位于柏林，是世界上最大的飛秒測量診斷儀器和超快光參量振蕩器的制造商。APE公司的自相關儀已經形成行業的標準，是最普及的飛秒脈寬測量儀器。APE是世界上最大的皮秒和飛秒光參量振蕩器（OPO）制造商！當今市場上很多著名的飛秒光參量振蕩器和皮光參量振蕩器其實是APE公司原產的。其中APE公司的皮秒OPO排他性的在非斯塔克斯拉曼光譜（CARS）領域取得成功！全世界有超過50個研究組在由APE公司的皮秒OPO做CARS和CRS（相干拉曼光譜）方面的研究。
